亮点：

利用CO2激光诱导合成了激光诱导多孔石墨烯（LIPG）电极。

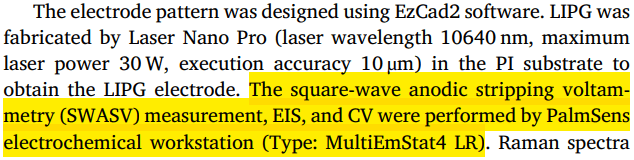

研究了激光功率、速度和频率对LIPG的相互作用。

通过RSM优化多个激光参数，获得了高质量的LIPG。

研究了激光光热效应与LIPG性能之间的关系。

Bi/Nafion/LIPG电极在检测Cd2+和Pb2+方面具有高灵敏度。

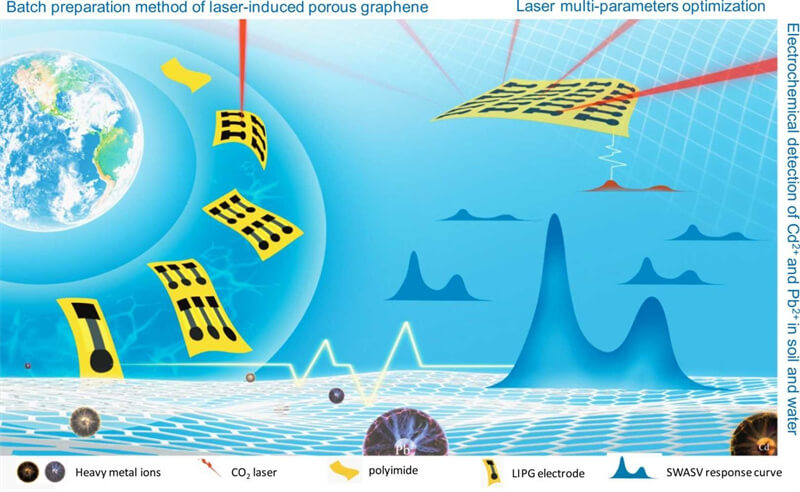

批量制备低成本、一次性、高灵敏度的电化学传感器对于土壤和水中重金属的现场快速检测至关重要。文章报道了一种基于一步激光增材制造技术的Cd²⁺和Pb²⁺电化学传感器快速批量制备方法。首先，通过对多个激光参数（功率、移动速度和频率）的系统优化，制备出了高灵敏激光诱导多孔石墨烯（LIPG）电极。其次，通过Nafion和铋膜改性获得了Bi/Nafion/LIPG电极，表现出优异的重复性、稳定性、选择性。Cd²⁺和Pb²⁺的检测限分别为0.25 µg/L 和0.41 µg/L。然后，将Bi/Nafion/LIPG电极在多种土壤和水样品中进行了测试，Cd²⁺和Pb²⁺的平均回收率分别为99.61和99.90，表现出优异效果。最后，从激光光热效应的角度分析了激光参数对LIPG物理化学性质的影响，揭示了激光光热效应在PI薄膜表面的叠加累积效应。该研究为快速批量制备低成本、一次性、高灵敏度的柔性LIPG电极提供了新的方法指导，促进了土壤和水中重金属电化学现场快速检测的发展。

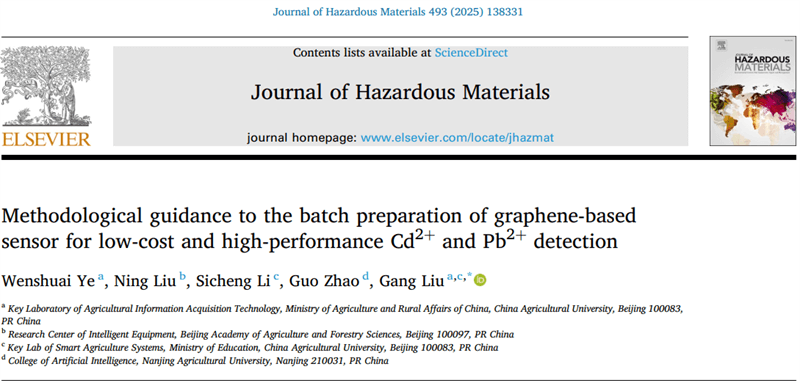

DOI: https://doi.org/10.1016/j.jhazmat.2025.138331
