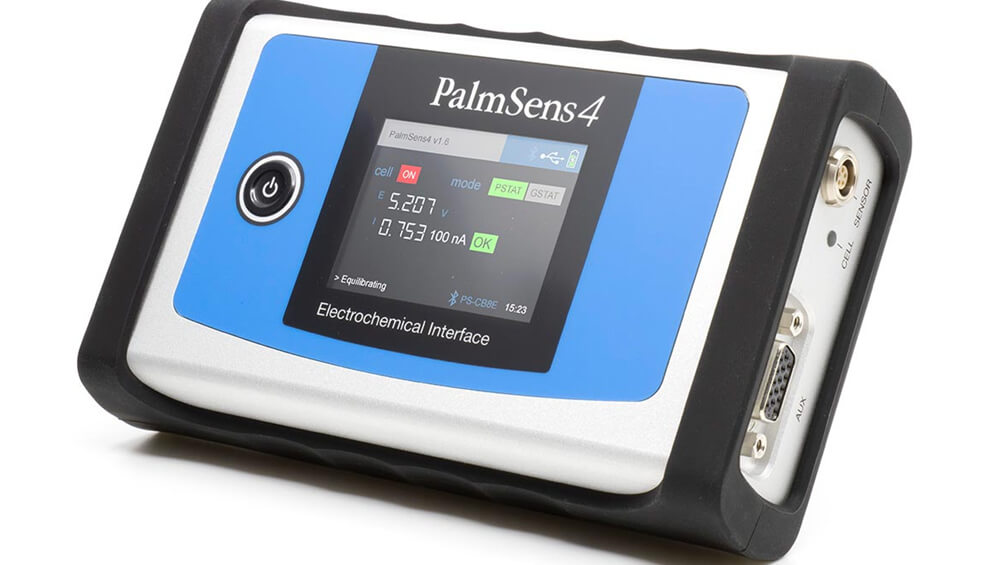

PalmSens4便携式电化学工作站(内置蓝牙模块和锂电池)

主要功能和特点

      适用于绝大多数的伏安法、电流法和交流阻抗测量。FRA / EIS: 10 μHz ~ 1 MHz,9 档量程: 100 pA ~ 10 mA,高分辨率: 0.005 % FSR,电位灵敏度: 76.3 μV(±10 V)(18 bit A/D),USB或内置锂电池供电。内置蓝牙功能模块可以通过无线传输数据,方便仪器放入手套箱内等测试。仪器内置8GB内存可以即时自动备份数据,软件可脱机离线分析处理数据。
       软件类似于office风格的人性化界面,例如循环伏安法的多圈扫描曲线,每圈以不同颜色标记分开;软件可以自动叠加多次测试曲线。安卓APK软件通过蓝牙连接仪器和Android手机,方便野外现场检测。
      可以进行编程化测试,实现实时监测或无人值守监测。并且免费提供SDK开放源代码,可以根据需求进行定制化应用。

支持电化学测试方法

       线性扫描伏安法(LSV),交流伏安法(ACV),循环伏安法(CV),快速循环伏安法(FCV)。差分脉冲伏安法(DPV),方波伏安法(SWV),常规脉冲伏安法(NPV),电流检测/计时电流法(AD/CA),零电阻电流法(ZRA),计时库仑法(CC),脉冲电流检测(PAD),计时电位法(CP),开路电位(OCP), 溶出计时电位法(SCP)。多级脉冲电流检测(MPAD),快速电流检测(FAMP),控制电流线性扫描法(LSP),多级计时电流检测(MA),多级电位法(MP),混合模式(MM),交流阻抗/EIS/GEIS(频率扫描、电位扫描、固定电位、时间扫描)等。

主要技术参数

控制电位范围:±10 V,输出电位范围:±10 V,电流范围:±30 mA,最大采集速率:150,000数据点/秒。
恒电位模式:
电位分辨率:76.3 μV,电位精度:≤ 0.1 %  ±1mV偏置误差,电流量程:100 pA to 10 mA (9 档),电流精度:≤ 0.1 % at FSR,测量电流分辨率:0.005 % (5 fA on 100pA)。
恒电流模式:
电流范围:1nA to 10 mA (8 档),直流电流量程:所选电流量程±6倍,直流电流分辨率:所选电流量程的0.005 %,测量直流电位精度:78 μV at ± 10V、7.8μV at ± 1V 、0.78μV at ± 0.1V。
交流阻抗测量:
恒电位交流阻抗EIS,频率范围:10 μHz to 1 MHz,交流振幅范围:1 mV to 0.25 V rms, or 0.6 V p-p。
恒电流交流阻抗GEIS,频率范围:10 μHz to 100 kHz,交流振幅范围:0.001 x CR to 0.4 x CR (<10 mA) ,0.001 x CR to 0.2 x CR (10 mA) (CR为所选的电流量程)。
可选功能模块:IR降补偿,BiPot模块,DEA差分静电放大器,MUX多路切换模块,搅拌模块,温度探头等。

交流阻抗精度图

PS4 EIS Contour Accuracy Plot.png

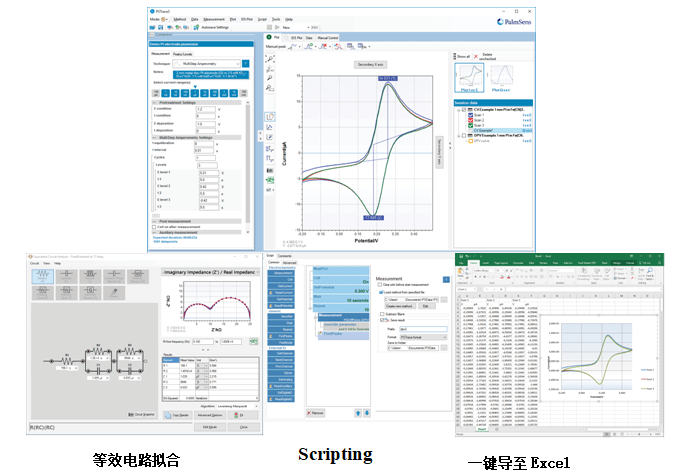

电脑端PSTrace软件


电化学方法编辑

交流阻抗的等效电路拟合分析

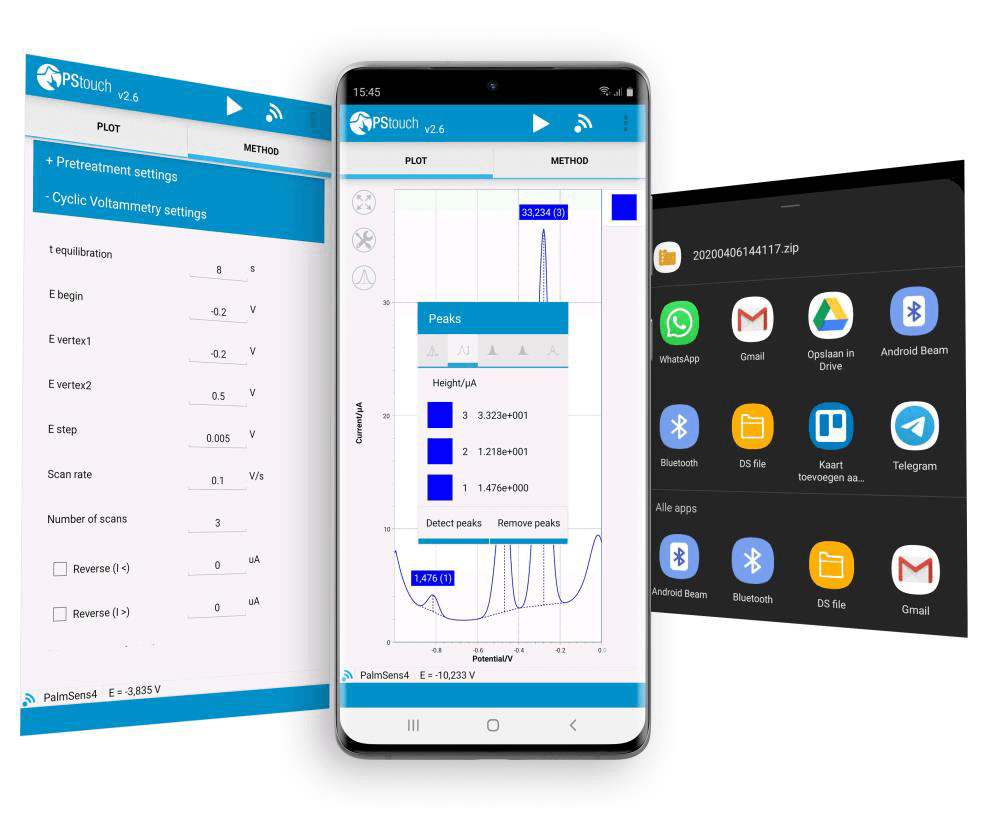

安卓版本PSTouch
